1000V 60A 60KW nagyfeszültségű DC táp Alapparaméterek: Bemenet AC 380V±10%, frekvencia 45Hz-65Hz, kimenet 1000V 60A, összteljesítmény 60KW; RS485 programvezérlés, feszültség és áram állítható.
1000V 60A 60KW nagyfeszültségű DC táp
Alapparaméterek: Bemenet AC 380V±10%, frekvencia 45Hz-65Hz, kimenet 1000V 60A, összteljesítmény 60KW; RS485 programvezérlés, feszültség és áram állítható.
| Munkakörnyezet |
Relatív páratartalom |
≤95%RH, nincs páralecsapódás |
| magasság |
2000 méter feletti magasságok esetén mérlegelni kell a leértékelést |
|
| hűtési módszer |
kényszerített léghűtés |
|
| Üzemi hőmérséklet |
-25℃~+55℃, leértékelés +55℃ feletti használat esetén |
|
| kommunikációs bemenet |
Bemeneti feszültség tartomány |
260Vac~530Vac, 3L+PE |
| Frekvencia tartomány |
45Hz ~ 65Hz |
|
| Teljesítménytényező |
≥0,99 |
|
| Hatékonyság |
>95% |
|
| THD |
≤ 5% |
|
| DC kimenet |
kimeneti teljesítmény |
60 kW |
| feszültségtartomány |
50Vdc ~ 1000Vdc, 0,1Vdc feszültség beállítási fokozattal |
|
| Kimeneti áramkorlátozás |
0,6-60A folyamatosan állítható |
|
| aktuális megosztás |
Kiegyensúlyozatlanság mértéke <±5% |
|
| feszültségszabályozás pontossága |
<±0,5% |
|
| áramstabilitási pontosság |
≤±1% |
|
| monitor |
kommunikációs módszer |
CAN busz (RS485 vagy 232) |
| Riasztás és védelem |
Túl/alacsony feszültség elleni védelem |
Automatikus kikapcsolás elleni védelem, normál bemenet után automatikusan újraindul |
| Kimeneti túlfeszültség védelem |
A készülék automatikusan kikapcsol és lezár, és a működés folytatásához újra kell táplálni |
|
| Túláram és rövidzárlat elleni védelem |
A készülék automatikusan kikapcsol és lezár, és a működés folytatásához újra kell táplálni |
|
| túlmelegedés elleni védelem |
Automatikus kikapcsolás elleni védelem, automatikusan újraindul, miután a hőmérséklet visszatér a normál értékre |
|
| A termék stabilitása |
Meghibásodások közötti átlagos idő (MTBF) |
több mint 500.000 óra |
| Teljes méretek |
méret |
Magasság: 264mm * Szélesség: 430mm * Hosszúság: 560mm |

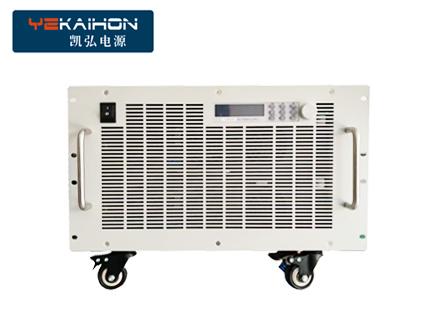

1000V 60A 60KW nagyfeszültségű DC táp
Használati utasítás
Az ilyen típusú professzionális tápegységek általában magas integrációval és intelligenciával rendelkeznek, és a működési folyamat általában a következő:
Előkészületek: Bekötés és ellenőrzés
●Bemeneti vezetékek: Csatlakoztassa a tápegységet a megfelelő ipari hálózathoz (például AC 380V ± 10% háromfázisú táp).
●Kimeneti vezetékek: Használjon 60 A vagy nagyobb áramot hordozni képes dedikált kábelt, hogy megbízhatóan csatlakoztassa a kimeneti csatlakozót a terhelési eszközhöz. Győződjön meg arról, hogy a pozitív és negatív csatlakozások megfelelőek és biztonságosak, hogy elkerülje a rossz érintkezés okozta túlmelegedést.
● Földelés: A tápegység védőföldelési kapcsát jól földelni kell az üzembiztonság érdekében.
Bekapcsolás és paraméterezés: két fő módszer
●Helyi működés: Állítsa be a kívánt kimeneti feszültséget (0-1000V) és a kimeneti áramot (0-60A) közvetlenül az érintőképernyőn, a tápegység gombjain és gombjain keresztül. Választhat az állandó feszültség (CV) vagy az állandó áram (CC) üzemmód között, és a teljesítmény automatikusan átkapcsol a beállított érték megtartása érdekében.
●Távoli/programozható működés: a tápfeszültség hátlapján lévő kommunikációs interfészeken keresztül (például RS485, RS232, Ethernet stb.) CAN）， Csatlakozás számítógéphez vagy PLC-hez (Programozható logikai vezérlő). A felső számítógépes szoftverben a következőket teheti:
Használjon szabványos parancsokat, például SCPI-t és ModBus-t az összetett programozáshoz.Testreszabhatja a kimeneti feszültség/áram hullámformáit (például lépéshullámok, impulzushullámok) a valós munkakörülmények szimulálásához.Zökkenőmentes integráció automatizált tesztelő rendszerekkel.
Indítsa el a kimenetet és a felügyeletet
● Miután meggyőződött arról, hogy minden paraméter beállítás helyes, nyomja meg az "Output" vagy a "Run" gombot a tápellátás elindításához.
● A feszültség, áram, teljesítmény és egyéb adatok valós idejű monitorozása a panel kijelzőjén vagy a felső számítógépes szoftveren keresztül. Sok tápegység támogatja az adatrögzítési funkciót, ami megkönnyíti a későbbi elemzést.
Biztonságos leállítás
●A tesztelés vagy a gyártás befejezése után először állítsa le a kimenetet, majd kapcsolja ki a főkapcsolót.
● Szigorúan kövesse azt az elvet, hogy először áramtalanítsa, majd később húzza ki a vezetékeket, és ne működtesse árammal.
Fő előnyei és óvintézkedései
● Hatékony és stabil: A fejlett technológiák, például az IGBT alkalmazása révén a teljes terhelési hatékonyság elérheti a 95%-ot, és hosszú ideig stabilan működik. A kimeneti feszültség/áram nagy pontossága (stabil feszültség<± 0,5%, stabil áram ≤± 1%).
● Gazdag funkciók: többféle védelemmel van felszerelve, mint például túlfeszültség, túláram, túlmelegedés és rövidzárlat; Több eszköz párhuzamos bővítésének támogatása nagyobb áramerősség elérése érdekében; Egyes csúcskategóriás modellek kétirányú funkciókkal rendelkeznek, amelyek visszacsatolhatják az elektromos energiát a hálózatba, így energiát takarítanak meg és csökkentik a fogyasztást.
●Megjegyzések:
Professzionális üzemeltetés: Képzett szakembereknek kell kezelniük.
Környezeti követelmények: Ügyeljen a berendezés üzemi hőmérsékletére, páratartalmára és magassági követelményeire, hogy biztosítsa a jó szellőzést és a hőelvezetést.
Berendezés illesztés: Győződjön meg arról, hogy a terhelő berendezés feszültsége, árama és teljesítménye a tápellátási tartományon belül van, és tartson fenn egy bizonyos tartalékot.
